Aterramento Elétrico

Saiba escolher o material certo para o aterramento elétrico

Um aterramento adequado do seu sistema elétrico é essencial para a sua segurança.

O fio terra em situações normais não deve possuir corrente elétrica circulante.

É primordial saber que os circuitos elétricos são literalmente projetados para transportar eletricidade, de nada importando sua forma.

Inclusive, a eletricidade estática pode se acumular no próprio circuito através de um isolamento nada eficiente, criando uma situação bastante perigosa, onde o circuito poderá ser sobrecarregado com eletricidade.

Para evitar isto devemos ter um bom aterramento da casa e dos equipamentos elétricos.

Como funciona o aterramento

Porque um aterramento bem executado do seu sistema elétrico é fundamental para a sua segurança física e material.

A eletricidade sempre segue o caminho de menor resistência, e esse caminho pode ser você sempre que um aparelho ou outro componente elétrico não esteja devidamente aterrado.

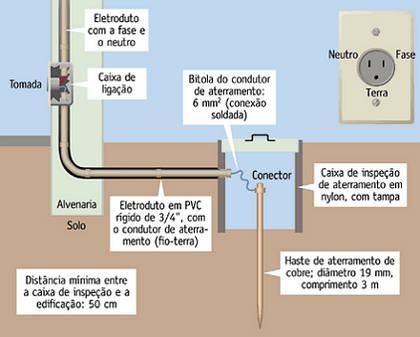

ESQUEMA DO ATERRAMENTO

Basicamente, o aterramento direciona a energia elétrica para a terra, proporcionando um condutor que é menos resistente do que você é.

A estrutura metálica de um eletrônico pode representar um risco de segurança para você e sua família.

Se o isolamento de um cabo de energia se desgasta apenas no ponto onde o cabo entra na estrutura de metal, o contato entre o condutor de corrente de metal e a estrutura de metal pode fazer com que o dispositivo gere eletricidade.

Se você tem objetos com três pinos, fique sabendo que um deles é o terra, o qual leva segurança à estrutura de metal de qualquer aparelho que tenha um plugue como este.

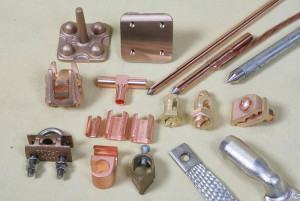

Lista de materiais para um bom aterramento

Quer saber mais sobre quais materiais utilizar em um aterramento? Confira abaixo:

Materiais usados para aterramento elétrico:

? Caixa de inspeção;
? Caixa de inspeção suspensa;
? Conector cabo-haste;
? Conector para haste terra;
? Conector split bolt com furo;
? Conector split bolt com rabicho;
? Conector split bolt;
? Conectores de medição;
? Haste terra prolongável e simples;
? Luva de emenda para haste;
? Solda exotérmica;
? Tampa caixa inspeção;
? Terminal compressão 1 furo;
? Terminal de pressão.

Dicas importantes sobre aterramento

O aterramento protege o indivíduo de descargas atmosféricas, através da viabilização de um caminho alternativo para o solo.

Ele também facilita o funcionamento dos dispositivos de proteção ? sejam eles disjuntores ou fusíveis -, através da corrente desviada para a terra.

E ainda, ele ajuda adequadamente a descarregar as cargas estáticas que estão acumuladas nos equipamentos (eletrônicos, eletrodomésticos, etc.) para o chão.

A Associação Brasileira de Normas Técnicas (ABNT) possui uma norma específica que rege o campo das instalações elétricas de baixa tensão, sendo que essa diretriz é a NBR 5410.

É interessante entender a norma antes de iniciar seu próprio aterramento.
